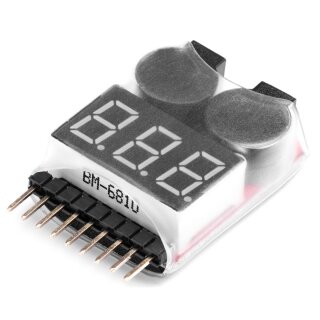

Kavan KAV38.0039 LiPo Alarm 2-8S - Spannungssignalisierung
Lipo-Alarm 2-8S ist ein digitales Miniatur-Voltmeter mit dreistelligem 7-Segment-LED-Display, das folgendes kann:
- Messung und Anzeige der Gesamtspannung und der Spannung der einzelnen Li-Po, Li-ion und Li-Fe Akku-Packs mit 1-8 Zellen in einer Serie
- Akustisches und optisches Signal für niedrige Zellenspannung der Lithium-Akkus mit 2-8 Zellen in einer Serie mit einstellbarer Schwelle zur Alarmauslösung von 2,70 bis 3,90 V in Schritten von 0,10 V
- Messung und Anzeige der Gesamtspannung der Akkus (NiCd, NiMH, Pb usw.) im Bereich 4,0-15,0 V
Messung der Spannung von Lithium Akkus und Zellen
Es reicht nur den Balancerstecker des Sets an den LiPo Alarm- Eingang anzuschließen und es beginnt sofort zu arbeiten. Der LiPo Alarm kann für Akkupack bis zu 8 Zelle verwendet werden. Bei Anschluss an den Balancerstecker des LiPo-Packs zeigt der Alarm zuerst die erkannte Anzahl von Zellen im Set an (z.B. 3-Zellen als „3CS“, 5-Zellen als „5CS“ usw.) danach zeigt er die gemessen Zellenspannungen an. („No.1“…Spannung… „No.2“…Spannung…) und schließlich die Spannung des gesamten Sets („ALL“…Spannung).
Sie können den LiPo-Alarm direkt an den Balancerstecker anschließen, wenn es sich um ein System mit einem Kontaktabstand von 2,54 mm handelt und mit dem Ausgang in der Reihenfolge (-) Sets, (+) 1.Zelle, (+) 2.Zelle...(+) 8. Zelle ohne Lücke - d.h. Systeme JST-XH, JST-EH und PolyQuest (4S und mehr). Für die Systeme PolyQuest (für 2 und 3S Sets) ThunderPower ist es nötig einen Adapter zu verwenden. LiPo-Alarm ist kompatibel mit Adapter für Balancer Stecksystem, Raytronic, Robbe, Graupner.
Anzeige der Niederspannung
Balancerstecker des Packs mit 2-8 Zellen (Alarm funktioniert nicht für 1-Zellen-Sets) schließen Sie in gleicherweise wie für die Spannungsmessung an. Zum Einstellen des Alarm-(2 sehr laute Piezo-Sirenen) und Lichtsystems (blinkende rote LED mit hoher Intensität zwischen den Sirenen und dem Display) drücken Sie wiederholt die Taste SET im Bereich von 2,70 bis 3,80 V./ p>
Messen der Gesamtspannung der Akkus
Um die Gesamtspannung von NiCd, NiMH, Pb und anderen Batterien mit einer Spannung im Bereich von 4-15 V zu messen, verbinden Sie den Minuspol des Sets (-) mit dem LiPo- Alarmeingang und den Pluspol des gemessenen Sets mit dem 1S Lipo- Alarmeingang.
Set LiPo Alarm 2-8S beinhaltet: LiPo Alarm 2-8S.
Technische Details:
- Länge [mm] 40
- Breite [mm] 26
- Höhe [mm] 11
- Gewicht [g] 10
