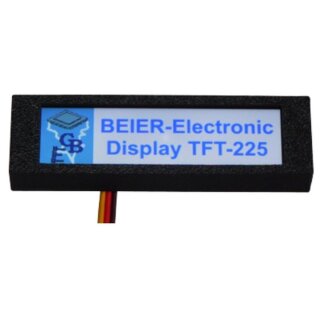

Beier TFT-225 Vollfarb-Display Diagonale 2,25 Zoll / Displayfläche 55 x 15 mm
Die Displays der TFT-Serie, sind kleine Vollfarb-Displays auf denen beliebige Bildern/Grafiken/Animationen angezeigt werden können.
Mit der kostenlosen Windows-Software „Display-Teacher“ werden bis zu 4 Bilddateien im GIF-Format über ein USB-C Kabel auf das Display hochgeladen.
Was ist eine GIF-Datei? Eine GIF-Datei (Graphics Interchange Format) ist ein Bildformat, das vor allem für kurze Animationen aber auch einfache, statische Bilder verwendet wird. GIFs können mehrere Einzelbilder enthalten und diese nacheinander abspielen – ähnlich wie ein kurzer Filmclip (Animated GIFs). Das Format komprimiert Bilder so, dass keine Bildinformationen verloren gehen. Trotzdem sind GIFs meist relativ kleine Dateien.
Im Display stehen insgesamt 3 MB Speicher für die GIFs bereit.
Die Auswahl des zu anzeigenden GIFs auf dem Display, erfolgt entweder über einen RC-Proportionalkanal, einen Schalteingang oder per Zufallsgenerator.
Anwendungsbeispiele:
- Namensschilder für Trucks
- Devil Eyes
- Warnschilder / Hinweisschilder
- KFZ-Kennzeichen
- Werbeschilder
- Laufschrift Texte
Für die Übertragung der Bilder auf das Display, sowie die Konfiguration, wird die kostenlose Windows-Software „Display-Teacher“ benötigt.
Der Bilder und Einstellungen werden mit einem Standard USB-C Kabel (z.B. Smartphone-Ladekabel) auf das Display übertragen. Achtung: Das USB-C Kabel ist nicht im Lieferumfang der Displays enthalten!
Das Display wird in einem 3D-gedruckten Gehäuse geliefert, welches aber auch leicht entfernt werden kann. So kann das Display beispielsweise auch in einem eigenen Gehäuse untergebracht werden.
TFT-225 — technische Spezifikationen
| Versorgungsspannung (Ub) |
4 – 8 V Gleichspannung |
| Stromaufnahme |
ca. 100 mA |
| Display-Größe |
Diagonale 2,25 Zoll / Displayfläche 55 × 15 mm |
| Display-Technologie |
TN |
| Betrachtungswinkel |
ca. 40° / 60° |
| Bildformat |
GIF (statisch oder animiert) |
| Anzahl der GIFs |
max. 4 Stück |
| Auflösung |
284 × 76 Pixel |
| Abspielgeschwindigkeit |
max. 30 FPS |
| Speicherplatz für GIFs |
3 MB |
| Proportional-Eingang |
PWM (1,000 - 2,000 ms) |
| Schalt-Eingang |
minusschaltend |
| GIFs auswählbar über |
• RC-Proportionalkanal
• Schalt-Eingang (minusschaltend)
• Zufallsgenerator |
| Schnittstelle |
USB-C |
| Zulässige Umgebungstemperatur |
0 – 60° C |
| Zulässige relative Luftfeuchte |
max. 85 % |
| Abmessung (mit Gehäuse) |
69 × 21 × 10 mm |
| Gewicht |
17 g |
