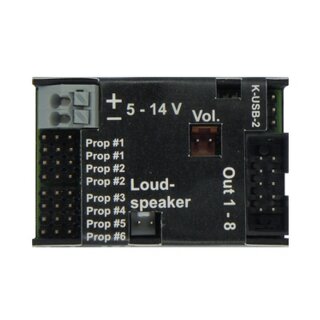

Beier MSM-1 Mini-Soundmodul
Steuerung von Sound + Licht in einer Einheit
Steuerung:
- Für viele Modellarten geeignet
- 14 verschiedene Modelltypen mit allen Sound- und Lichteinstellungen
- Plug & Play - optimal für Einsteiger
- Kein Computer für Modellauswahl oder sonstige Einstellungen notwendig
- Versorgungsspannung zwischen 5 - 14 V Gleichspannung
- 6 Proportionaleingänge zur Steuerung von Sound- und Lichtfunktionen mit einer handelsüblichen Fernsteuerung
Modelltypen:
- 3 x Trucks
- 2 x Autos
- 1 x Einsatzfahrzeug
- 1 x Traktor
- 2 x Baufahrzeuge
- 2 x Panzer
- 3 x Schiffe
Sound:
- Fahrsounds für 14 verschiedene Modelltypen
- Verschiedene Zusatzsounds je nach Modelltyp: z.B. Hupe, Fanfare, Schiffshorn, Kanonenschuss, MG-Feuer, Funkspruch, Hydraulikgeräusch, Tiergeräusche, Martinshorn, Durchsagen
- Optimaler Soundklang durch integrierten, leistungsfähigen Verstärker
Licht:
- 8 Ausgänge für den Anschluss von LEDs, Lampen, Relais, etc.
- Verschiedene Ausgänge je nach Modelltyp: z.B. Licht, Blinker, Bremslicht, Rückfahrlicht, Kanonen-Blitz, MG-Blitz, Warnlicht, Blitzer
- Anschluss für ein IR-Lichtmodul zur Weiterleitung der Licht- und Servosignale an Auflieger und Anhänger
Zubehör:
- Lautsprecher mit Gehäuse
- Anschlussklemmen für einen einfachen Anschluss von LEDs
- Akku Y-Kabel zum parallelen Anschluss von Soundmodul und Fahrtregler an den Akku
- Lautstärkepoti zur manuellen Einstellung der Lautstärke
Das MSM-1 ist ein vollständig vorkonfiguriertes Sound- und Lichtmodul für RC-Modelle und somit ein "einfaches" Plug&Play Soundmodul, das sehr gut für Einsteiger geeignet ist.
Das gewünschte Modell kann einfach über einen Standard RC-Sender ausgewählt werden. Es wird keine Software und kein Computer und keine sonstige Programmier-Hardware zur Auswahl des Modells benötigt.
Das MSM-1 verfügt über 6 Proportional-Eingänge, die 6 Kanäle eines RC-Empfängers auswerten können. Der 1. Kanal ist immer der Gaskanal, der 2. Kanal ist bei den meisten Modellen die Lenkung. Über die restlichen 4 Kanäle können Zusatzsounds und Lichter gesteuert werden. Die Sound- und Lichtfunktionen unterscheiden sich je nach Modelltyp.
Zur Realisierung verschiedener Beleuchtungseffekte verfügt das MSM-1 über 8 Schalt-Ausgänge, an die beispielsweise LEDs, Lampen und Relais angeschlossen werden können. Lichtfunktionen, wie Abblendlicht, Rückfahrlicht, Bremslicht, Blinker, Warnblinker, usw. lassen sich so einfach und passend zu Sound und Bewegung steuern.
Jedes der 14 vorkonfigurierten Modelle verfügt über einen eigenen Fahrsound (Motorsound) und zum Modelltyp passende Zusatzsounds, die über den RC-Sender ausgelöst werden können.
Achtung: Die Sounds und Einstellungen der 14 Modelle können beim MSM-1 nicht geändert werden!
Sollen Sounds oder andere Einstellungen selber geändert bzw. angepasst werden können, empfehlen wir das Soundmodul USM-RC-3.
Das MSM-1 kann man auch als "einfaches" Plug&Play Soundmodul ansehen und es ist sehr gut für Einsteiger geeignet.
Technische Details:
- Versorgungsspannung (Ub): 5 – 14 V Gleichspannung
- Stromaufnahme: Ruhestrom: ca. 60 mA
- Betrieb: abhängig von Lautstärke und Last
- Proportional-Eingänge: 6 Stück PWM (1,000 - 2,000 ms)
- Schalt-Ausgänge: 8 Stück, minusschaltend – open Collector: max. 1,5 A pro Ausgang, Summenstrom aller Ausgänge darf 3,0 A nicht überschreiten.
- NF-Verstärker: 20 W
- Empfohlene Lautsprecher: 4 - 8 Ohm
- Lautstärkeeinstellung: Durch externes Poti (100 kOhm) und / oder Fernsteuerung
- Speicher für die Sounddaten: Interner Flash 64 MB
- Soundausgabe: 16 Bit, Mono, 22 kHz
- Modell-Typen: 14 Modelle (3 x Truck, 2 x Auto, 1 x Einsatzfahrzeug, 1 x Traktor, 2 x Baufahrzeug, 2 x Panzer, 3 x Schiff)
- Verfügbare Sounds: Fahrsounds (Anlassgeräusch, Abstellgeräusch, Anfahrgeräusch, Anhaltgeräusch, Standgeräusch, Bremsgeräusch, Rückfahrwarner, Kurvenquietschen, Blinkergeräusch)
- Verschiedene Zusatzsounds je nach Modell (Hupe, Druckluftfanfahre, Schiffshorn, Echolot, Turmdrehen, MG, Kanonenschuss, Funkspruch, Tiergeräusche, Hydraulikgeräusch, Martinshorn, Durchsagen)
- Weitere Schnittstellen: Schnittstelle für Datenkabel K-USB-2 (momentan noch ohne Funktion!) oder IR-Sendediode für Lichtmodule LM-IR-8-1 und LM-IR-16-4
- Schutzfunktionen: Stromüberwachung der Schaltausgänge
- Zulässige Umgebungstemperatur: 0 – 60° C
- Zulässige relative Luftfeuchte: Max. 85 %
- Abmessung: 51 x 33 x 17 mm
- Gewicht: 18 g
Lieferumfang:
- Mini-Soundmodul MSM-1
- Bedienungsanleitung (Deutsch und Englisch)
- 6 Stück Servo-Patchkabel (30 cm) zum Anschluss an einen RC-Empfänger
- 1 Stück Anschlusskabel (25 cm) für Lautsprecher
- 1 Stück Flachbandkabel (40 cm) zum Anschluss der Schaltausgänge
- Sicherungshalter mit 4 A Sicherung
empfohlenes Zubehör:
- Lautsprecher: LS-4R-10W-50, LS-4R-25W-90, LS-8R-8W-37, LS-8R-8W-50 oder LS-8R-15W-67
- Anschlussklemme: AKL-8 oder AKL-8-W für einen einfachen Anschluss der Beleuchtung / LEDs
- Akku Y-Kabel für einen parallelen Anschluss von Soundmoduls und Fahrtregler an den Akku
